Thép ray là một loại vật liệu quan trọng trong nhiều lĩnh vực như đường sắt, cầu trục, khoáng sản và các hệ thống vận chuyển công nghiệp. Tôn thép VQK cung cấp đầy đủ các loại thép ray từ P9, P11, P12, P15, P18, P24, P30, P38, P43, P50, đến các loại cầu trục nặng như QU70, QU80, QU100, QU120.
Sản phẩm đáp ứng được các yêu cầu về chịu lực, chống mài mòn và tuổi thọ dài, phù hợp với cả công trình dân dụng, công nghiệp và khai thác mỏ. Với nguồn hàng chính hãng, giá tốt và dịch vụ giao hàng nhanh chóng, Tôn thép VQK là địa chỉ tin cậy cho các doanh nghiệp, nhà thầu và công trình lớn tại TPHCM và các tỉnh lân cận.

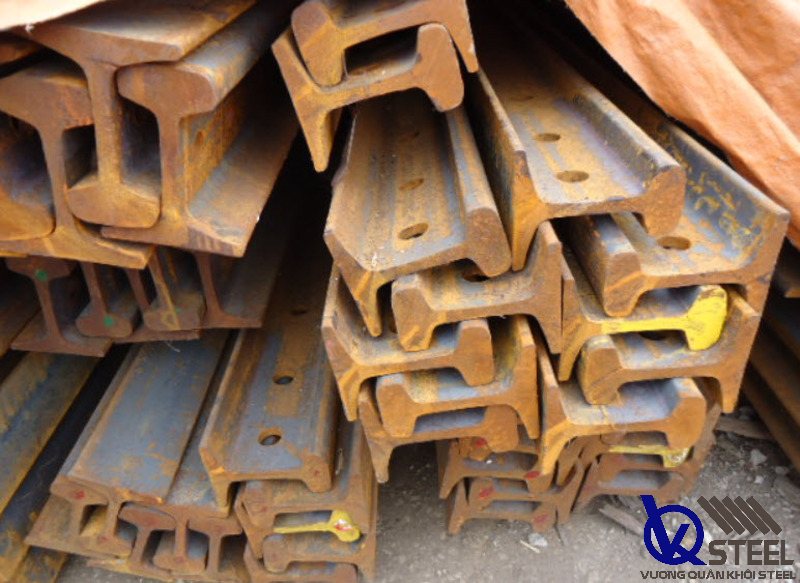

Thép ray là gì và đặc điểm nổi bật
Thép ray là loại thép chuyên dụng, được thiết kế theo hình chữ I, chịu lực và mài mòn cao, sử dụng chủ yếu để làm đường ray cho tàu hỏa, cầu trục, băng tải công nghiệp và các công trình khai thác mỏ. Khác với thép thông thường, thép ray phải có khả năng chịu tải trọng động lớn và duy trì hình dạng ổn định trong thời gian dài.
Đặc điểm nổi bật của thép ray:
- Hình dạng chữ I tối ưu khả năng chịu lực và phân tán tải trọng.
- Cường độ kéo và nén cao, chống cong vênh, chống mài mòn tốt.
- Đa dạng chủng loại từ ray nhẹ, ray nặng đến ray cầu trục, phù hợp nhiều nhu cầu.
- Tuổi thọ cao, bảo trì dễ dàng, vận hành an toàn cho các hệ thống vận chuyển.
Phân loại thép ray và ứng dụng
Thép ray được phân loại dựa trên trọng lượng, chiều cao tiết diện và mục đích sử dụng. Mỗi loại ray có thông số kỹ thuật riêng, đảm bảo khả năng chịu tải phù hợp với công trình.

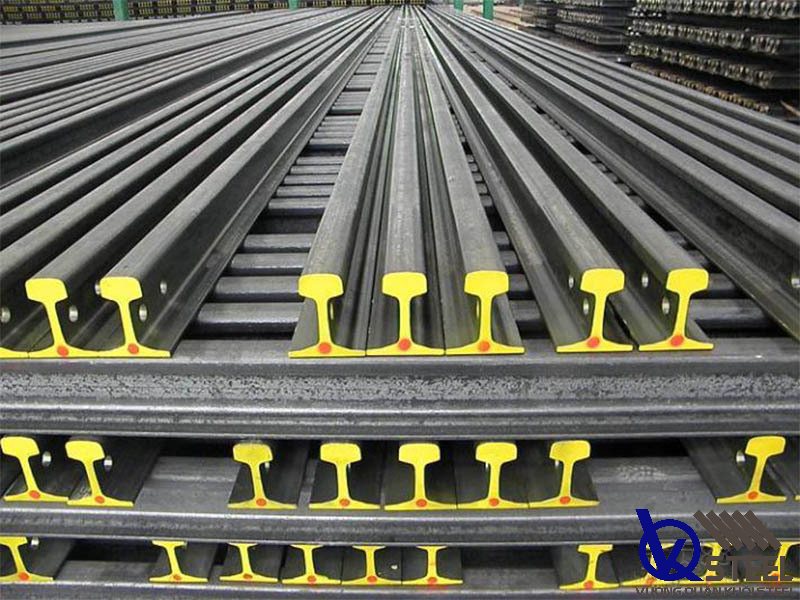

Thép ray nhẹ
Thép ray nhẹ bao gồm các loại như P15, P18, P22 với trọng lượng dưới 30 kg/m. Chúng thường được sản xuất từ thép mác Q235 hoặc 45#, 55Q, thích hợp cho các công trình có tải trọng nhẹ và tần suất sử dụng thấp.
Ứng dụng:
- Ray tạm trong nhà máy, xưởng sản xuất nhỏ.
- Băng tải công nghiệp nhẹ.
- Mỏ khai thác nhỏ, vận chuyển vật liệu nhẹ.

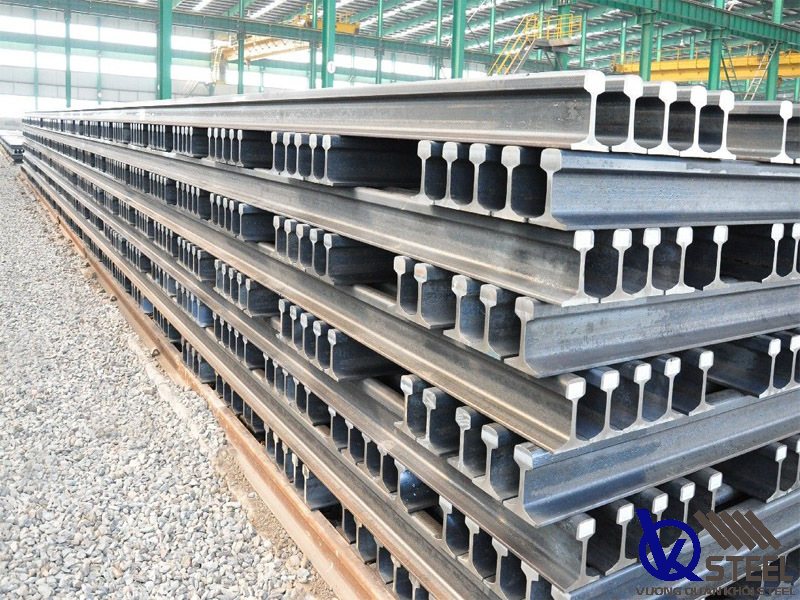

Thép ray nặng
Ray nặng bao gồm P38, P43, P50, P60 với trọng lượng trên 30 kg/m, được làm từ thép 50Mn, 55Q hoặc 60Mn, có khả năng chịu tải trọng lớn, chống mài mòn cao.
Ứng dụng:
- Lắp đặt đường sắt quốc gia, metro, cầu trục hạng nặng.
- Khai thác mỏ lớn, vận chuyển khoáng sản nặng.
- Công trình công nghiệp cần độ bền cơ học cao.
Thép ray cầu trục
Các loại ray cầu trục như QU70, QU80, QU100, QU120 có tiết diện chắc chắn, bề mặt tôi cứng, chịu được lực tập trung lớn. Sản phẩm thường được sản xuất từ thép U71Mn và được xử lý nhiệt để tăng độ cứng đầu ray.
Ứng dụng:
- Hệ thống cầu trục, cổng trục tại nhà máy và kho bãi.
- Cầu trục cảng biển, bến cảng, vận chuyển hàng hóa nặng.
- Các công trình cần di chuyển tải trọng lớn liên tục.

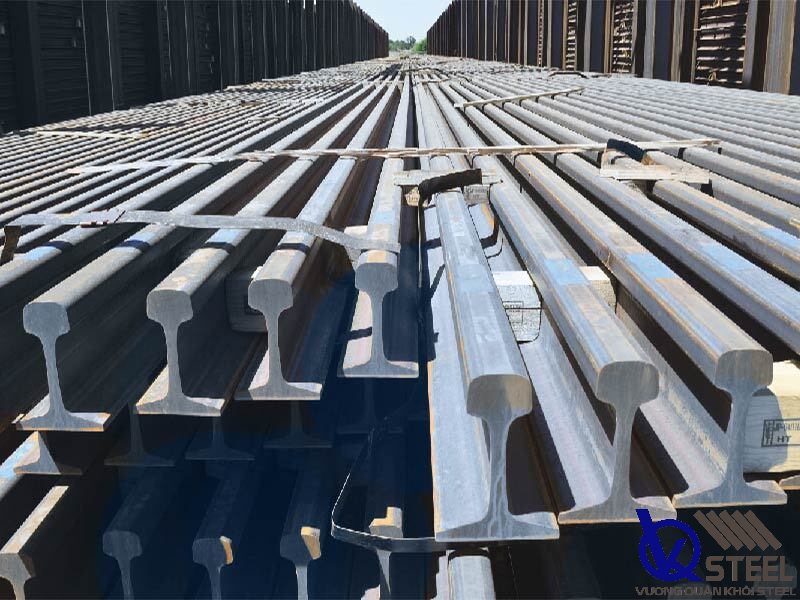

Thép ray mạ kẽm
Ray mạ kẽm là loại thép được phủ lớp chống gỉ, phù hợp cho môi trường ngoài trời hoặc khu vực có độ ẩm cao.
Ứng dụng:
- Ray cửa trượt công nghiệp.
- Hệ thống ngoài trời, khu vực ven biển.
- Bảo trì dễ dàng, tuổi thọ dài hơn ray thường 2–3 lần.
Thông số kỹ thuật thép ray
Ray theo tiêu chuẩn Q235 – 55Q
| Quy cách | Chiều cao (a, mm) | Chiều rộng đáy (b, mm) | Chiều rộng mặt (c, mm) | Độ dày thân (t, mm) | Trọng lượng (kg/m) | Chiều dài |
|---|---|---|---|---|---|---|
| P9 | 63.5 | 63.5 | 32.1 | 5.9 | 8.94 | 5–7 m |
| P11 | 80.5 | 66 | 32 | 7.0 | 11.2 | 6–10 m |
| P12 | 69.85 | 68.95 | 38.1 | 7.54 | 12.2 | 6–10 m |
| P15 | 79.37 | 79.37 | 42.86 | 8.33 | 15.2 | 6–10 m |
| P18 | 90 | 80 | 40 | 10.0 | 18.06 | 6–10 m |
| P24 | 107 | 92 | 51 | 10.9 | 24.46 | 7–12 m |
| P30 | 107.95 | 107.95 | 60.33 | 12.3 | 30.1 | 7–12 m |
Ray theo tiêu chuẩn 50Mn
| Quy cách | Chiều cao (a, mm) | Chiều rộng đáy (b, mm) | Chiều rộng mặt (c, mm) | Độ dày thân (t, mm) | Trọng lượng (kg/m) | Chiều dài |
|---|---|---|---|---|---|---|
| P38 | 134 | 114 | 68 | 13 | 38.73 | 12.5–25 m |
| P43 | 140 | 114 | 70 | 14.5 | 44.65 | 12.5–25 m |
| P50 | 152 | 132 | 70 | 15.5 | 51.51 | 12.5–25 m |
Ray theo tiêu chuẩn U71Mn (cầu trục)
| Quy cách | Chiều cao (a, mm) | Chiều rộng đáy (b, mm) | Chiều rộng mặt (c, mm) | Độ dày thân (d, mm) | Trọng lượng (kg/m) | Chiều dài |
|---|---|---|---|---|---|---|
| QU70 | 120 | 120 | 70 | 28 | 52.8 | 9–12.5 m |
| QU80 | 130 | 130 | 80 | 32 | 63.69 | 9–12.5 m |
| QU100 | 150 | 150 | 100 | 38 | 88.96 | 9–12.5 m |
| QU120 | 170 | 170 | 120 | 44 | 117.1 | 9–12.5 m |
Thành phần hóa học và đặc tính cơ lý
Thành phần điển hình của thép U71Mn:
- C: 0.67–0.75%
- Si: 0.17–0.37%
- Mn: 0.90–1.20%
- Ni ≤ 0.25%, Cr ≤ 0.25%
- P ≤ 0.035%, S ≤ 0.035%
Đặc tính cơ lý:
- Độ bền kéo: 780 N/mm²
- Giới hạn chảy: 790 N/mm²
- Độ dãn dài tương đối: 30%

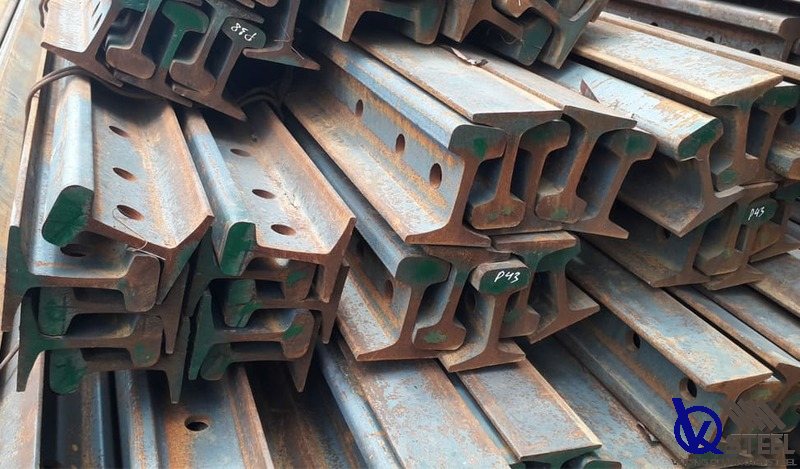

Tiêu chuẩn chất lượng áp dụng cho thép ray
Các loại thép ray tại Tôn Thép VQK được sản xuất theo tiêu chuẩn quốc tế và trong nước: EN 13674, AREMA, UIC 860, JIS E1101, BS 11, ASTM A759; GB/T 11264 (Trung Quốc), DIN 536 (Đức), IS 3443 (Ấn Độ), GOST R 51685 (Nga), AS 1085 (Úc). Sản phẩm đảm bảo khả năng chịu lực, mài mòn và độ bền lâu dài, đáp ứng nhu cầu công trình công nghiệp, giao thông và khai khoáng.

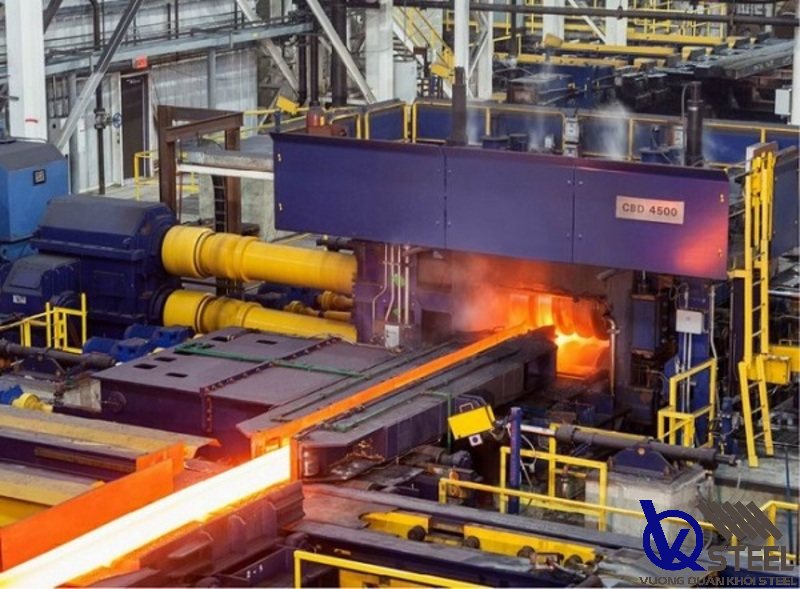

Quy trình sản xuất thép ray theo tiêu chuẩn chất lượng
Quy trình sản xuất thép ray là một chuỗi các bước kỹ thuật phức tạp, được thiết kế nhằm đảm bảo chất lượng và độ bền cao nhất cho các công trình đường sắt, cầu trục, băng tải công nghiệp và các ứng dụng chịu lực nặng khác.
Mỗi giai đoạn, từ lựa chọn nguyên liệu thô, luyện thép, cán tạo hình, xử lý nhiệt đến kiểm tra chất lượng cuối cùng, đều được kiểm soát nghiêm ngặt theo tiêu chuẩn quốc tế. Điều này giúp thép ray không chỉ đạt khả năng chịu tải tối ưu mà còn có độ mài mòn thấp, tuổi thọ dài và an toàn khi sử dụng trong mọi môi trường công trình.
Chuẩn bị nguyên liệu thô
- Sử dụng quặng sắt, thép phế liệu và phụ gia hợp kim (Mn, Cr, Si…)
- Nguyên liệu được phân loại, làm sạch tạp chất trước khi đưa vào lò luyện
Luyện thép
- Nấu chảy trong lò điện hồ quang (EAF) hoặc lò cao
- Khử khí, khử lưu huỳnh và photpho để thép đạt độ sạch cao
- Điều chỉnh thành phần hóa học phù hợp với mác thép (U71Mn, 50Mn, Q235…)
Đúc phôi
- Thép lỏng được rót vào máy đúc liên tục, tạo phôi thép chữ nhật hoặc vuông
- Làm nguội có kiểm soát để tránh nứt gãy
Cán tạo hình
- Phôi nung lại ở 1100–1250°C
- Cán qua nhiều trục để tạo hình chữ I đặc trưng
- Kiểm soát kích thước chính xác theo tiêu chuẩn P9 – P50, QU70 – QU120
Xử lý nhiệt (tôi – ram)
- Tăng độ cứng, độ bền mài mòn, khả năng chịu tải
- Một số loại ray cao cấp được xử lý nhiệt phần đầu ray (head-hardened)
Kiểm tra chất lượng
- Siêu âm phát hiện khuyết tật bên trong
- Thử kéo, thử uốn, kiểm tra độ cứng và thành phần hóa học
Cắt và gia công cuối cùng
- Cắt theo chiều dài tiêu chuẩn hoặc yêu cầu (9–25 m)
- Khoan lỗ bulông, gia công đầu ray (fishplate)
- Đánh số, dập ký hiệu mác thép và lô sản xuất
Đóng gói và vận chuyển
- Xếp ray thành bó, cố định bằng đai thép
- Che phủ chống gỉ nếu vận chuyển xa hoặc lưu kho lâu
Ứng dụng thực tế của thép ray trong công trình và công nghiệp
Thép ray không chỉ là thành phần quan trọng trong ngành đường sắt mà còn có vai trò thiết yếu trong nhiều lĩnh vực công nghiệp và xây dựng khác. Nhờ khả năng chịu lực cao, độ bền vượt trội và tuổi thọ lâu dài, thép ray được ứng dụng để làm đường chạy cho tàu hỏa, cầu trục, băng tải công nghiệp, hệ thống vận chuyển vật liệu trong kho bãi, nhà xưởng, hầm mỏ hay các công trình xây dựng lớn.
Mỗi loại thép ray, từ ray nhẹ đến ray nặng hay ray cầu trục, đều có những đặc điểm kỹ thuật riêng, phù hợp với từng nhu cầu cụ thể, đảm bảo vận hành an toàn và hiệu quả.
Ngành đường sắt:
- Lắp đặt đường ray chính cho tàu khách, tàu hàng
- Đảm bảo khả năng chịu lực, ổn định và an toàn khi chạy tốc độ cao
Cầu trục, cần cẩu:
- Làm đường chạy cho cầu trục trong nhà máy, kho bãi, cảng biển
- Đảm bảo di chuyển hàng hóa nặng, chính xác, an toàn

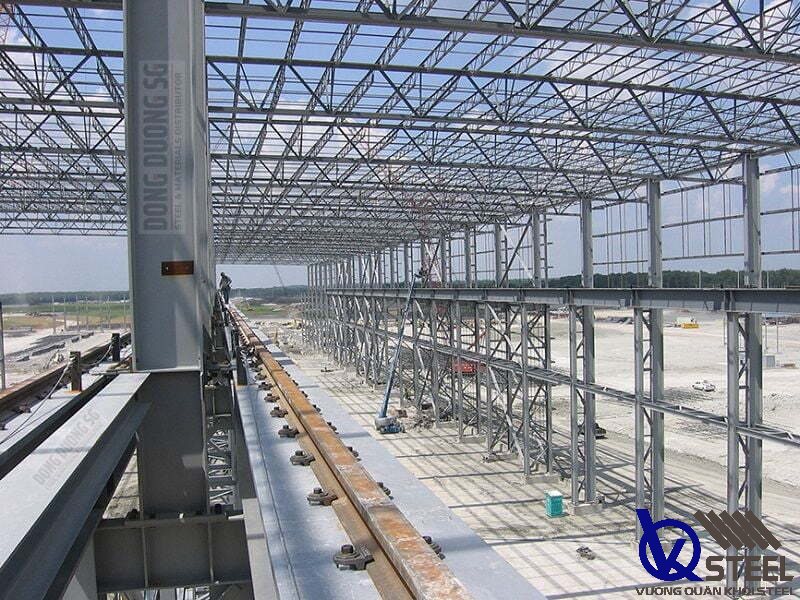

Xây dựng và cơ sở hạ tầng:
- Gia cố kết cấu chịu lực, làm đường trượt cho cửa công nghiệp, cổng kho bãi
- Tăng năng suất vận chuyển và giảm hao mòn thiết bị
Hầm mỏ, khai thác khoáng sản:
- Ray dùng vận chuyển quặng, than, đá
- Chịu tải trọng lớn, chống mài mòn và biến dạng
Hệ thống băng tải công nghiệp:
- Khung và đường chạy cho băng tải than, xi măng, vật liệu xây dựng
Báo giá thép ray các loại P9 – P50 và QU70 – QU120 (cập nhật mới nhất)
Tại Tôn Thép VQK, bảng giá thép ray được cập nhật thường xuyên, phản ánh đúng biến động thị trường và tình trạng cung – cầu của từng loại ray, từ P9 đến P50, QU70 đến QU120.
| Loại ray | Chiều cao (mm) | Rộng đáy (mm) | Rộng mặt (mm) | Dày thân (mm) | Trọng lượng (kg/m) | Chiều dài (m) | Giá tham khảo (VNĐ/kg) |
| P9 | 63.5 | 63.5 | 32.1 | 5.9 | 8.94 | 5–7 | 13.100 – 17.600 |
| P11 | 80.5 | 66 | 32 | 7 | 11.2 | 6–10 | 13.100 – 17.600 |
| P12 | 69.85 | 69.85 | 38.1 | 7.54 | 12.2 | 6–10 | 13.100 – 17.600 |
| P15 | 78.5 | 74 | 39.5 | 6.8 | 12.8 | 6–8 | 13.100 – 17.600 |
| P18 | 90 | 80 | 40 | 10 | 18.6 | 6–10 | 13.100 – 17.600 |
| P24 | 107 | 92 | 51 | 10.9 | 24.46 | 7–12 | 13.100 – 17.600 |
| P30 | 107.95 | 107.95 | 60.33 | 12.3 | 30.1 | 7–12 | 13.100 – 17.600 |
| P38 | 134 | 114 | 68 | 13 | 38.73 | 12.5–25 | 13.100 – 17.600 |
| P43 | 140 | 114 | 70 | 14.5 | 44.65 | 12.5–25 | 13.100 – 17.600 |
| P50 | 152 | 132 | 70 | 15.5 | 51.51 | 12.5–25 | 13.100 – 17.600 |
| QU70 | 120 | 120 | 70 | 28 | 52.8 | 9–12.5 | 13.100 – 17.600 |
| QU80 | 130 | 130 | 80 | 32 | 63.69 | 9–12.5 | 13.100 – 17.600 |
| QU100 | 150 | 150 | 100 | 38 | 88.96 | 9–12.5 | 13.100 – 17.600 |
| QU120 | 170 | 170 | 120 | 44 | 117.1 | 9–12.5 | 13.100 – 17.600 |
Lưu ý rằng đơn giá thép ray có thể thay đổi tùy theo số lượng đặt hàng, vị trí giao hàng, quy cách và loại mác thép. Do đó, để nhận báo giá chính xác nhất, khách hàng nên liên hệ trực tiếp với nhân viên tư vấn, đồng thời kiểm tra tình trạng kho và thời gian giao hàng.
Phụ kiện đi kèm với thép ray: thanh nối, cóc kẹp, bulông
Phụ kiện thép ray đóng vai trò quan trọng trong việc đảm bảo đường ray hoạt động ổn định, an toàn và bền lâu. Các phụ kiện phổ biến gồm:
Thanh nối ray (Fishplate / Joint bar):
- Liên kết hai đầu thanh ray, đảm bảo tải trọng phân bố đồng đều.
- Chất liệu thép cường độ cao, bề mặt gia công chính xác.
- Có 4–6 lỗ để bắt bu-lông.
Cóc kẹp ray (Rail clamp / Rail clip):
- Cố định chân ray xuống đế thép hoặc bê tông, chống xê dịch khi chịu lực ngang và rung động.
- Có thể dạng hàn cố định hoặc siết cơ khí, kết hợp đệm cao su giảm chấn.
Bu-lông và ốc vít chuyên dụng:
- Kết nối thanh nối và cóc kẹp với ray, đảm bảo liên kết chắc chắn.
- Chịu lực cao, chống oxy hóa, độ bền cao.
Lưu ý khi lựa chọn thép ray và phụ kiện
Khi mua và sử dụng thép ray, cần lưu ý một số điểm sau:
- Chọn đúng loại ray và phụ kiện phù hợp với tải trọng, chiều dài, mục đích sử dụng (đường sắt, cầu trục, kho bãi…).
- Ưu tiên sản phẩm chất lượng cao, đã qua xử lý nhiệt hoặc mạ chống gỉ, tăng tuổi thọ và giảm chi phí bảo trì.
- Kiểm tra kỹ thành phần hóa học và thông số cơ lý để đảm bảo khả năng chịu lực, chịu mài mòn.
- Lưu ý về tiêu chuẩn kỹ thuật (GB, JIS, EN, AREMA…) để đảm bảo lắp đặt đúng quy cách và an toàn.
- Tính đến yếu tố môi trường: ray sử dụng ngoài trời hoặc khu vực ven biển nên chọn loại có lớp chống ăn mòn tốt.

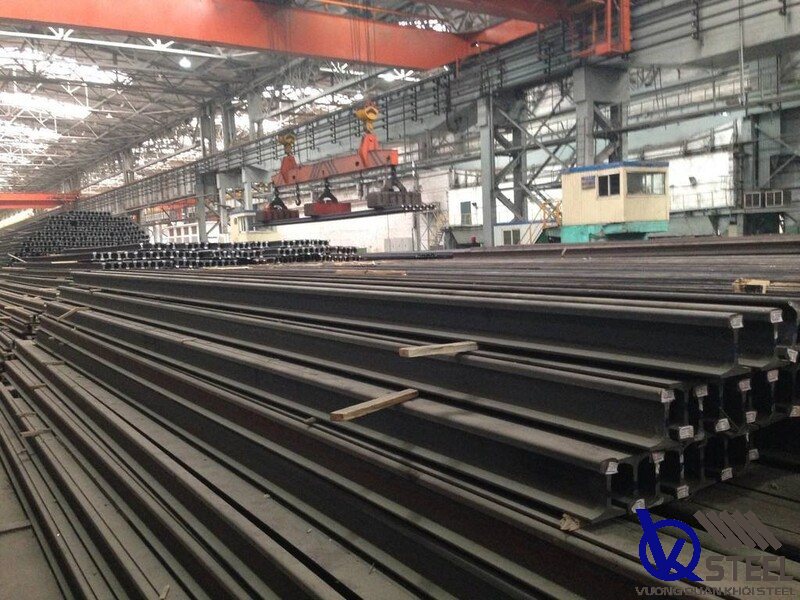

Bảo quản và vận chuyển thép ray đúng cách
Để thép ray giữ được chất lượng và tuổi thọ, quá trình bảo quản và vận chuyển cần tuân thủ:
Bảo quản:
- Xếp ray nằm ngang, cách mặt đất để tránh ẩm ướt và cong vênh.
- Che phủ bạt hoặc lớp chống gỉ khi lưu kho lâu ngày.
Vận chuyển:
- Sử dụng xe chuyên dụng, cố định chắc chắn để tránh va đập và cong vênh.
- Bốc xếp cẩn thận, không dùng các dụng cụ có góc nhọn làm trầy xước bề mặt ray.
- Đối với ray mạ kẽm, tránh va đập mạnh để lớp mạ không bị bong tróc.
Tôn thép VQK mua thép ray: chất lượng đảm bảo, giá cạnh tranh
Tôn thép VQK là nhà cung cấp uy tín các loại thép ray với nhiều ưu điểm:
- Chất lượng đảm bảo: Ray và phụ kiện đáp ứng tiêu chuẩn quốc tế GB, JIS, EN, AREMA.
- Đa dạng sản phẩm: Cung cấp đầy đủ các loại ray từ P9 – P50, QU70 – QU120, ray nhẹ, ray nặng, ray cầu trục.
- Giá cả cạnh tranh: Báo giá minh bạch, chiết khấu tốt cho đơn hàng số lượng lớn.
- Dịch vụ tận nơi: Hỗ trợ tư vấn kỹ thuật, vận chuyển nhanh, đảm bảo tiến độ công trình.
- Hậu mãi uy tín: Hỗ trợ kiểm tra, bảo trì và thay thế phụ kiện theo yêu cầu.
Khách hàng có thể liên hệ trực tiếp với Tôn thép VQK để nhận báo giá chi tiết, tư vấn lựa chọn ray và phụ kiện phù hợp, đảm bảo công trình vận hành ổn định, an toàn và hiệu quả.
